대용량 모니터링

시스템 설명

일반적으로 100kWp이상 발전설비중에 송배전 설비가 있는 발전설비에 적합한 시스템으로 기상장비,접속반,
인버터와 VCB, ACB, TR, LBS등의 송배전설비의 구성을 가집니다.

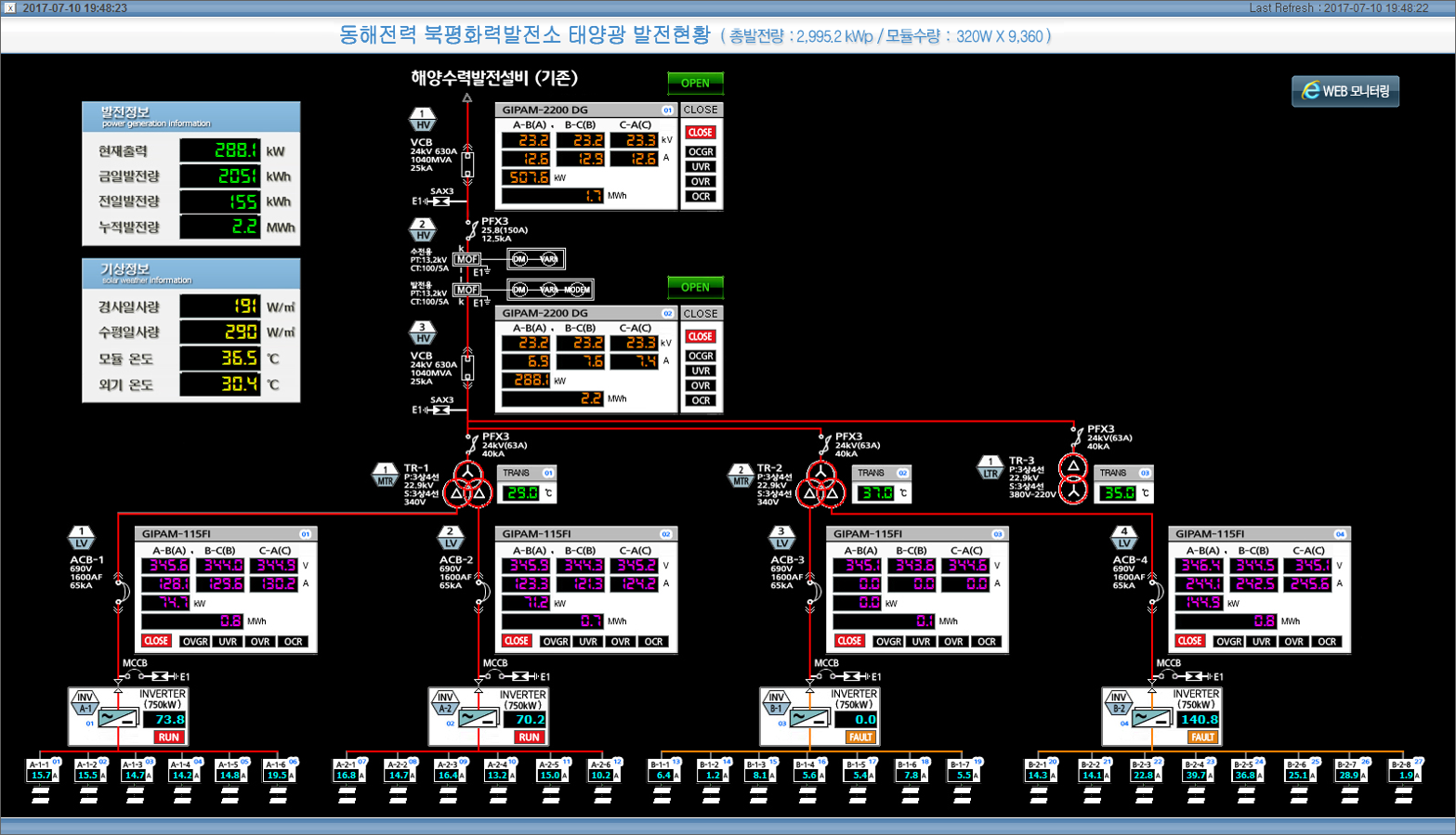

이와 관련된 정보를 바탕으로 태양광발전모니터링 화면을 구성하며, 고객의 요구에 따라 특화된 화면과 함께 제어, 감시, 모니터링 관련 시스템의 추가와 사내에서 사용되고 있는 기존 시스템과의 연계등을 지원합니다.

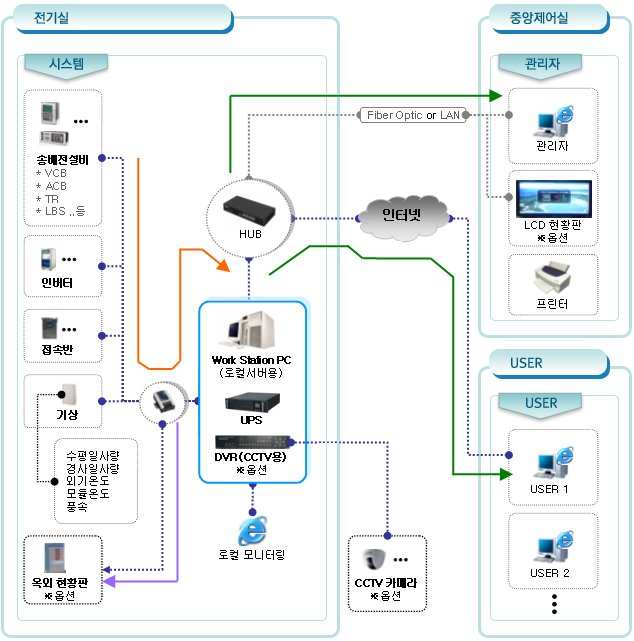

시스템 구성도

  • rep_photo
  • ※ 위 구성도는 기본구성도이며, 사이트의 상황에 따라 변경될 수 있습니다.

제품 구성

[H/W]

•모니터링 Work Station or 산업용PC(로컬서버용) : 발전설비와의 DATA통신 및 DB저장, WEB서버 기능
•통신장비 : 발전설비와의 통신을 위한 인터페이스 (RS-485, RS-422)
•장비 거치용 DESK : 모니터링 관련 장비 거치용
•RACK : 모니터링 및 CCTV 관련 장비 설치 & 보관
•UPS : 정전발생시 모니터링 시스템의 상황 전파를 위한 가동유지
•공유기 : 인터넷 DDNS (IP주소가아닌 고유 URL을 통한 WEB모니터링) 설정을 위한 장비
•프린터 : 모니터링 시스템의 발전정보 관련 보고서를 출력하기 위한 장비

•기상장비: 발전관련 환경DATA를 수집하기 위한 장비 (설치 및 셋팅)
•현황판(옥외용) : 발전관련 정보를 옥외에 디스플레이 ※옵션
•현황판(LCD) : 건물내부에 발전관련 정보를 보여주기위한 디스플레이 장치로 사용자 요구에 따른, 다양한정보의 표출이 가능

[S/W]

•모니터링 프로그램 (SolarWEB EXTENSION) - SolarWEB BASIC의 확장버젼으로 다양한 기능과 해당 사이트만의 고유 디자인을 적용한 WEB기반 태양광 모니터링 프로그램
•DATA 수집용 프로그램 (SolarPLUS EXTENSION) - 장비와의 통신을 통한 DATA 수집,제어 및 DB저장용 프로그램

[CCTV]

•DVR : CCTV화면 저장 및 제어용 장비
•CAMERA : 발전설비 감시용 카메라 장비
